Instrukcja obsługi rusEFI (Zgrywus K8)

Korzystanie z ekranu w aucie - dash podłączony do rusEFI

Zasilanie urządzenia

Użyj dolnego portu USB-C i dostarczonego kabla USB. Podłacz drugi koniec kabla do standardowej samochodowej ładowarki usb.

Dolny port USB-C używany do zasilania urządzenia

Podłączenie ApexDuck do rusEFI (Zgrywus K8)

Podłącz port CAN ApexDuck do pinów CAN w rusEFI. Użyj dostarczonego kabla. Czarny kabel to CAN_L, czerwony kabel to CAN_H.

Port CAN ApexDuck podłączony do pinów CAN w rusEFI

Konfiguracja rusEFI

Upewnij się, że opcja "Enable rusEFI CAN broadcast" jest ustawiona na true
Upewnij się, że "Bitrate" jest ustawiony tak samo jak w zakładce "CAN" w ApexDuck (domyślnie 500Kbps)
Upewnij się, że "rusEFI CAN data base address" jest ustawiony tak samo jak w zakładce "CAN" w ApexDuck (domyślnie 512 (0x200 w HEX))
Upewnij się, że "rusEFI data address type" jest ustawiony na "11 bit"

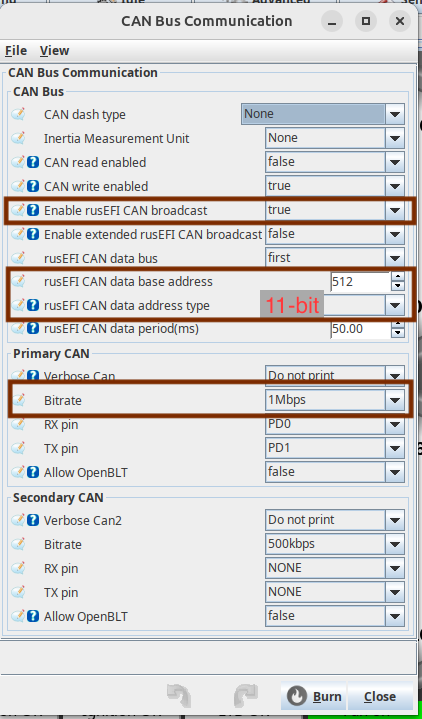

Ustawienia rozgłaszania CAN w rusEFI

Zmiana konfiguracji ApexDuck

Wejście w tryb konfiguracji i otwarcie konfiguratora

Podłącz kabel USB do PC
Przewijaj strony aż zobaczysz "CONFIG MODE"
Wejdź na stronę konfiguratora https://configurator.apexduck.pl/ i postępuj zgodnie z dalszymi instrukcjami
