Instrukcja obsługi EMU Classic
Wymagania wstępne
Do połączenia ApexDuck z EMU Classic wymagany jest konwerter UART<>MAX3232. EMU Classic korzysta z sygnału RS232 na Extension Port, dlatego konwerter poziomów MAX3232 tłumaczy sygnał między portem UART dasha a portem szeregowym EMU. Bez tego konwertera dash nie będzie w stanie komunikować się z EMU Classic.
Korzystanie z ekranu w aucie - dash podłączony do EMU
Konfiguracja EMU

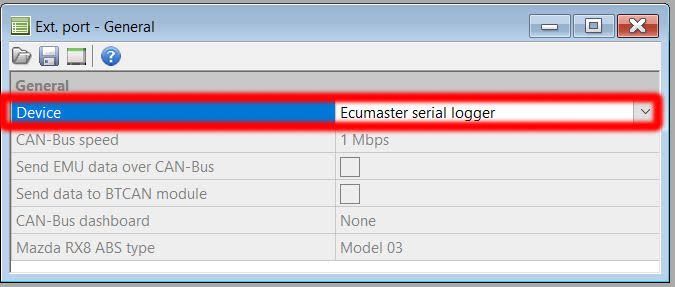

Upewnij się, że Extension Port w EMU jest skonfigurowany jako emu serial logger.
Konfiguracja urządzenia / górny przełącznik

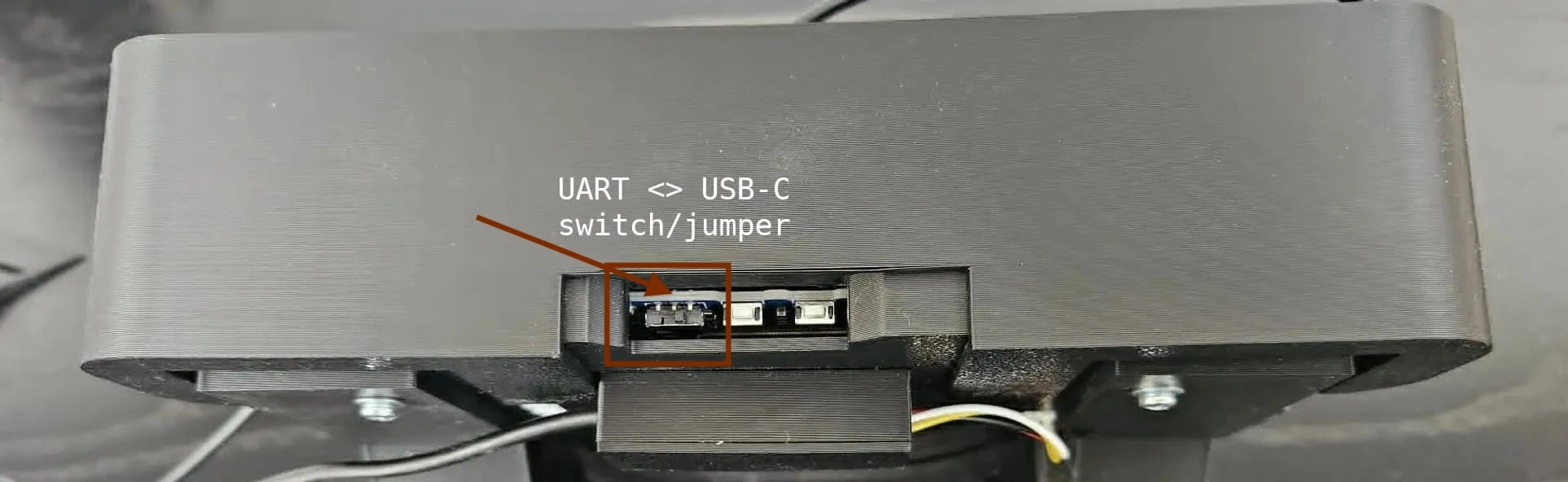

Upewnij się, że górny przełącznik jest w pozycji EMU. Na tylnej stronie obudowy dasha znajduje się oznaczenie EMU<>PC. Nie przełączaj go gdy urządzenie jest włączone - wyłącz je przed zmianą stanu przełacznika.
Zasilanie urządzenia
Użyj dolnego portu USB-C i dostarczonego kabla USB. Podłacz drugi koniec kabla do standardowej samochodowej ładowarki usb.
Podłączenie ApexDuck do EMU Classic

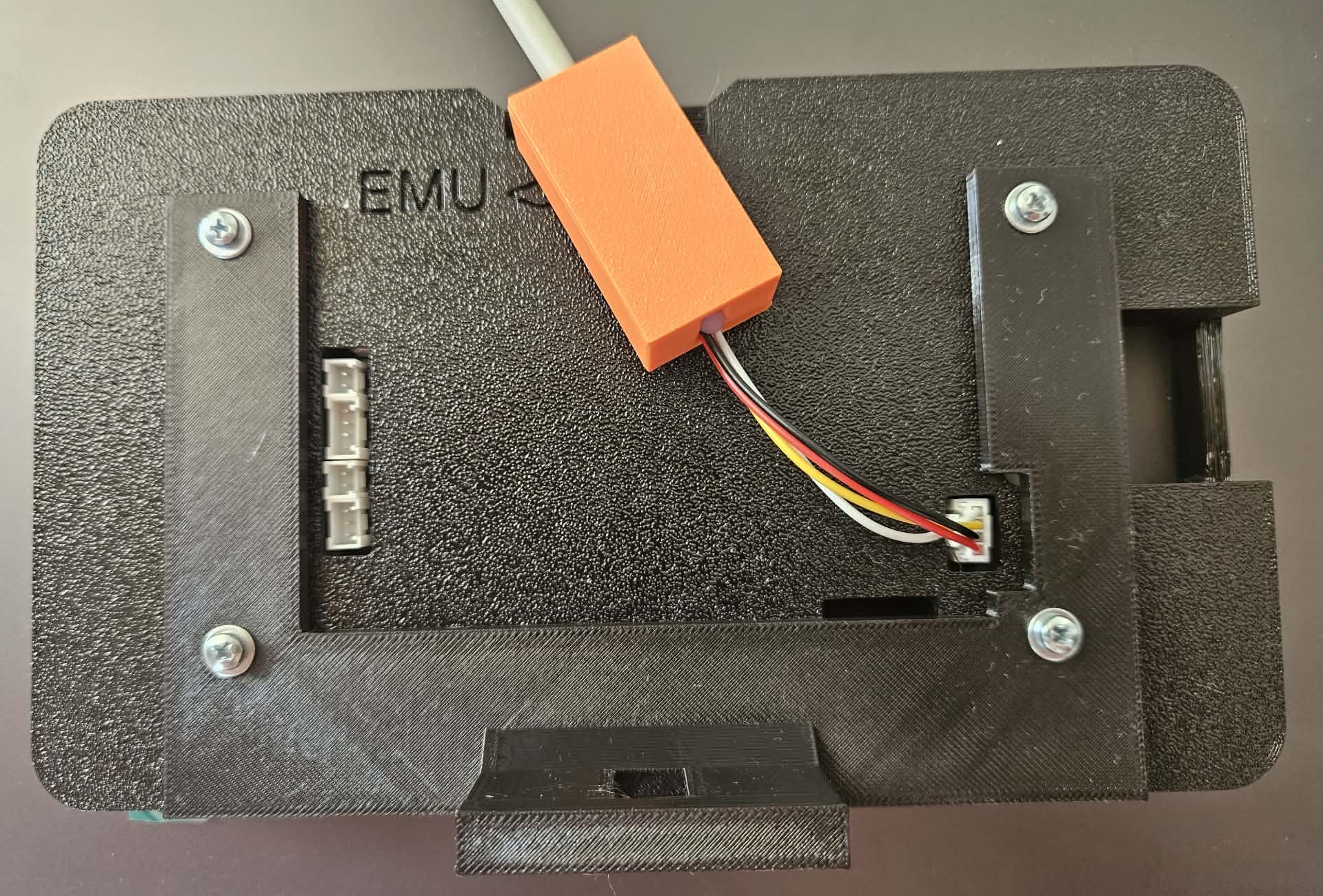

Użyj portu UART na płytce oraz dostarczonego adaptera UART<>RS232 z kablem. Podłącz drugi koniec kabla (metalowe, okrągłe złącze) do Extension Port w EMU Classic.
Zmiana konfiguracji ApexDuck
Konfiguracja urządzenia / górny przełącznik
Upewnij się, że górny przełącznik jest w pozycji PC. Nie przełączaj go gdy urządzenie jest włączone - wyłącz je przed zmianą stanu przełacznika.
Wejście w tryb konfiguracji i otwarcie konfiguratora
- Podłącz kabel USB do PC
- Przewijaj strony aż zobaczysz "CONFIG MODE"
- Wejdź na stronę konfiguratora https://configurator.apexduck.pl/ i postępuj zgodnie z dalszymi instrukcjami
