Instrukcja obsługi EMU Black (CAN)

Korzystanie z ekranu w aucie - dash podłączony do EMU

Zasilanie urządzenia

Użyj dolnego portu USB-C i dostarczonego kabla USB. Podłacz drugi koniec kabla do standardowej samochodowej ładowarki usb.

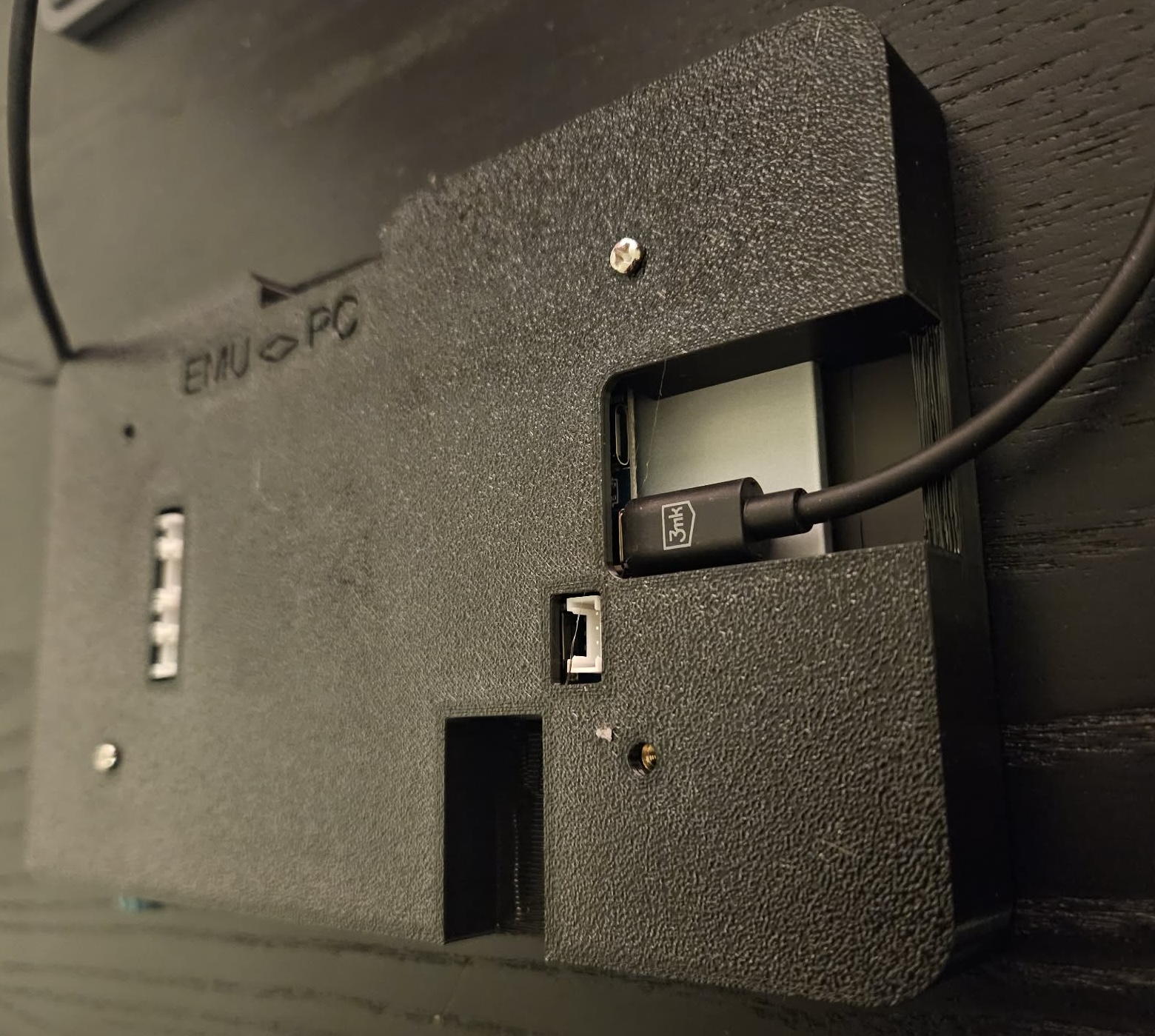

Dolny port USB-C używany do zasilania urządzenia

Podłączenie ApexDuck do EMU Black

Podłącz port CAN ApexDuck do pinów CAN w EMU Black. Użyj dostarczonego kabla. Czarny kabel to CAN_L, czerwony kabel to CAN_H.

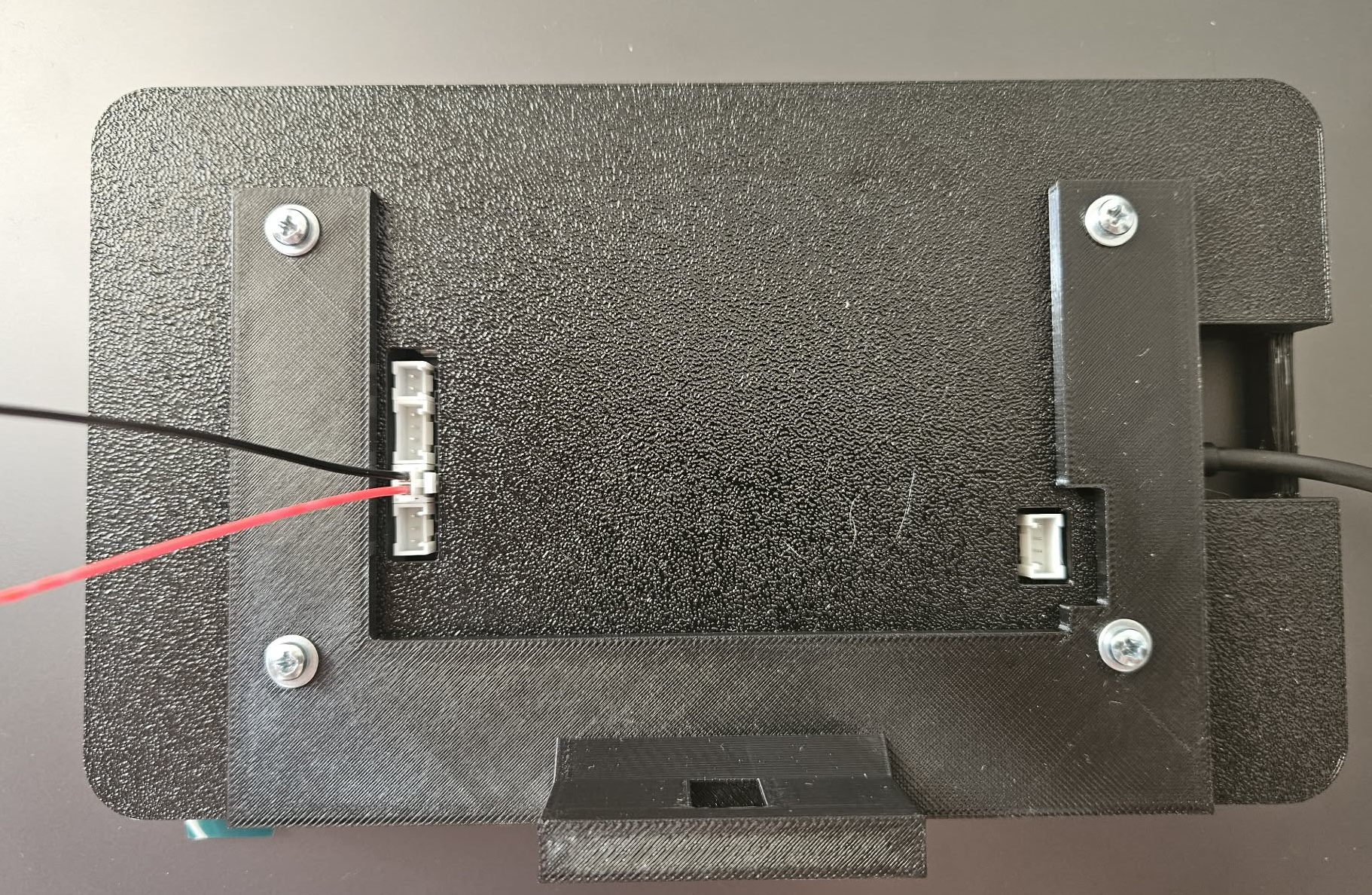

Port CAN ApexDuck podłączony do pinów CAN w EMU Black

Konfiguracja EMU Black

Upewnij się, że opcja "Send EMU stream over CAN-bus" jest włączona
Upewnij się, że "CAN-Bus speed" jest ustawiona tak samo jak w zakładce "CAN" w ApexDuck (domyślnie 500Kbps)
Upewnij się, że "EMU stream base ID(HEX)" jest ustawione tak samo jak w zakładce "CAN" w ApexDuck (domyślnie 0x600)

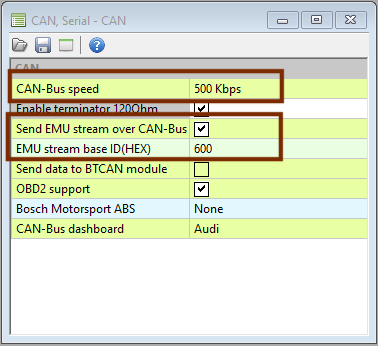

Ustawienia strumienia CAN w EMU Black

Zmiana konfiguracji ApexDuck

Wejście w tryb konfiguracji i otwarcie konfiguratora

Podłącz kabel USB do PC
Przewijaj strony aż zobaczysz "CONFIG MODE"
Wejdź na stronę konfiguratora https://configurator.apexduck.pl/ i postępuj zgodnie z dalszymi instrukcjami
